主要技術參數：
項目 | 項目 | HBTS40-10-55 |
理論混凝土輸出量（低壓/高壓） | m3/h | 40 |
泵送混凝土壓力（高壓/低壓） | Mpa | 10 |
混凝土塌落度 | mm | 120-230 |
骨料粒徑 | mm | 碎石≤40 |
功率 | KW | 電機55 |
轉速 | r/min | 1480 |
泵送油缸缸徑/行程 | mm | 100/1200 |
砼缸徑/行程 | mm | 180/1200 |
油箱容積 | L | 400 |
料斗容積 | m3 | 0.52 |
上料高度 | mm | 1400 |
理論輸送距離垂直/水平 | m | 150/850 |
管道清洗方式 | 水洗 | |
外形尺寸 | mm | 5000×2000×2200 |
整機質量 | kg | 4300 |
電控系統：
全封閉電器控制箱，保護控制裝置能在惡劣的條件下工作。
主要電氣元器件選用法國施耐德、日本三菱。（MITSUBISHI）、松下(Panasonlc)等品牌。
采用PLC可編著、程序PLC簡化電路，可靠性及壽命顯著提高，并帶有故障顯示功能，便于故障排除。
有線遙kong器，操作方便可靠?！?/p>
液壓系統:
可掀式側門、操作、維護、保養十分便捷。側門采用特殊工藝制作能降低作業噪聲。

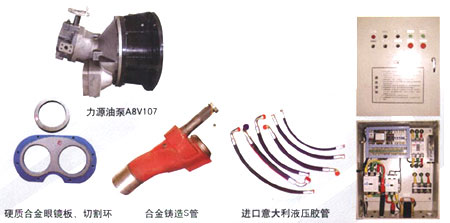

采用雙泵、雙回路開式液壓系統。主油泵等均選用原裝進口德國力士樂（Rexroth)、日本川奇公司產品，系統簡單，元件壽命長，可靠性高。
泵送油路采用非接觸自動換向及延階段時控制，避免了換向沖擊，換向準確，平穩、可靠。液壓系統設有可靠溢流保護、超壓自動切斷截流裝置，使主泵取得多級可靠保護。
采用吸口過濾技術，避免了異物進入液壓回路，在提高系統可靠性的同時大大延長系統元件使用壽命。
單獨強制風冷散熱，確保油溫低于60℃。

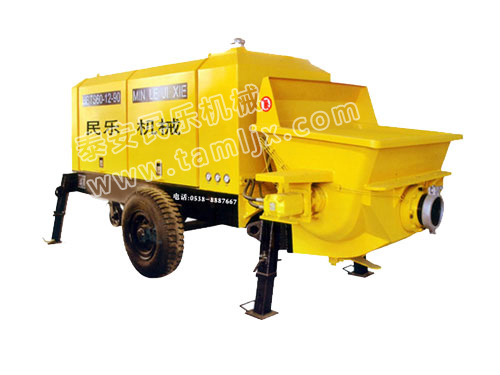

HBTS40-10-45混凝土輸送泵
HBTS40-10-45混凝土輸送泵 2023-4-24 本文被閱讀 1041 次
